煤矿事故应急救援虚拟仿真实验项目

Virtual simulation experiment of emergency response and rescue for coal mine accidents
实验流程 - 查看详情
实验流程

顶板事故流程

第一步,选择灾害场景。

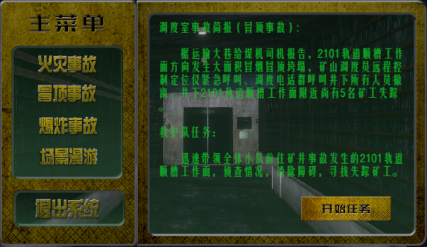

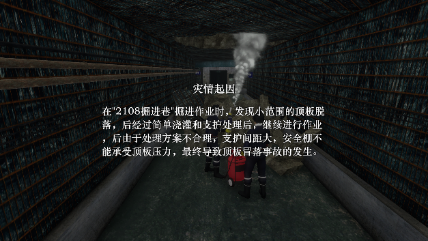

  进入系统后首先要对需要进行的实验模拟项目进行选择,如图1所示,点击冒顶事故,会有冒顶事故起因介绍,通过事故起因和实验概况让学生对自己将要进行的实验有一个初步了解。进入实验场景后会观察事故酝酿过程及发生前的征兆,让学生体会切实到如何去预防事故,并对危险进行提前的判断,如图2所示。


图1 场景选择界面                 图2 事故酝酿过程动画
第二步,作业人员进行自救互救。

  进入场景后,模拟作业人员主角面前会有一名工友处于倒地状态。参与人员通过键盘的W、A、S、D进行仿真人物的移动操作,按下shift键会由走路变为跑步,点击鼠标左键同时拖动指针来控制人物的朝向。首先到达倒地工友附近时,会触发事件,左侧弹出操作提示框,进行自救互救,如图3。


图3 进行自救互救
第三步,作业人员汇报发现险情。。

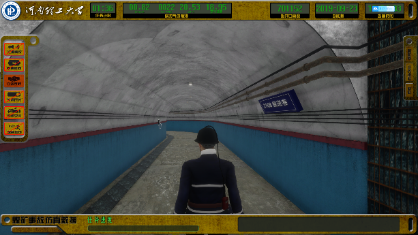

  自救互救进行结束后向前移动到达电话处触发电话汇报发现险情任务,汇报完成后进行自救器佩戴操作,然后进入涉险巷道,如图4。


图4 电话汇报发现险情

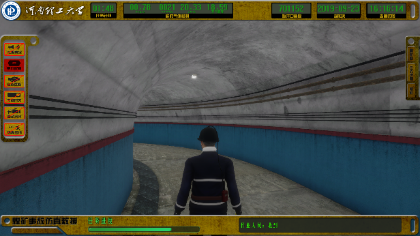

第四步,向副井口处迅速撤离。

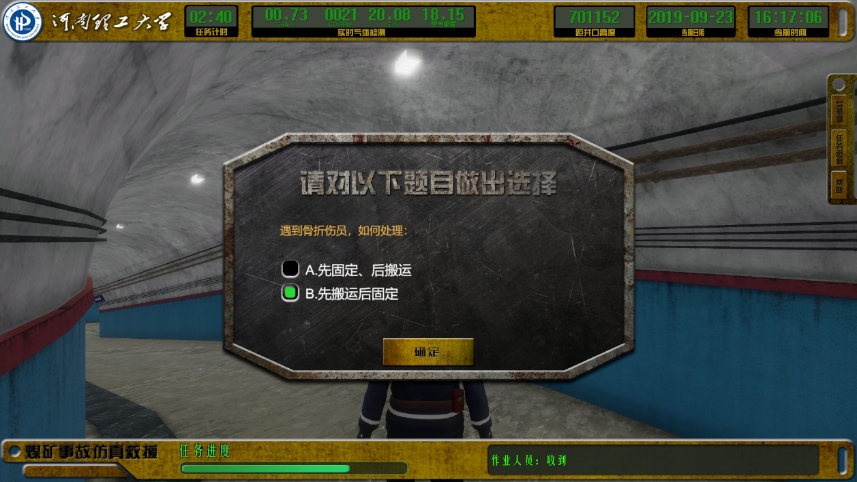

  撤离途中会弹出题目界面进行答题,选择答案后点击确定按钮完成答题,并继续进行撤离任务如图5。


图5 撤离过程弹出题目界面

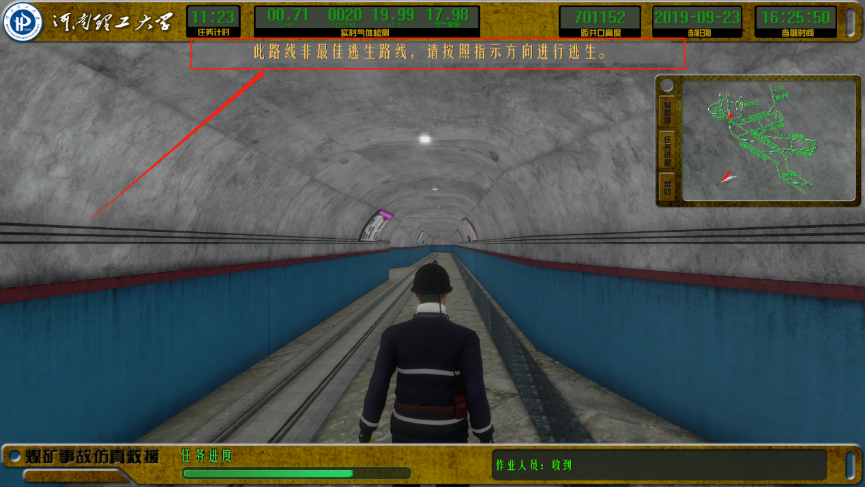

  如图6所示,进行撤离任务时可根据右上角小地图中标红提示进行,尽可能寻找最近的撤离路线。若偏离最佳逃生路线屏幕上方将会出现提示,如图7所示。


图6 根据导航地图进行逃生            图7 偏离最佳逃生路线时出现提示
第五步,作业人员到达安全地点。

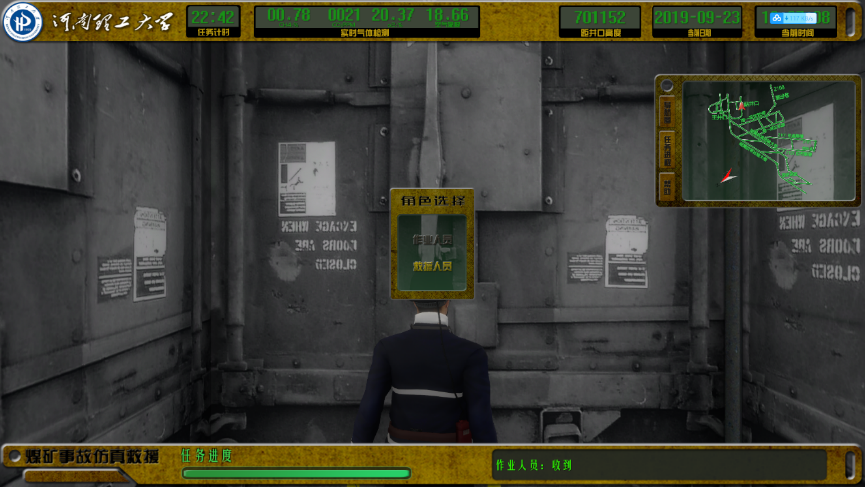

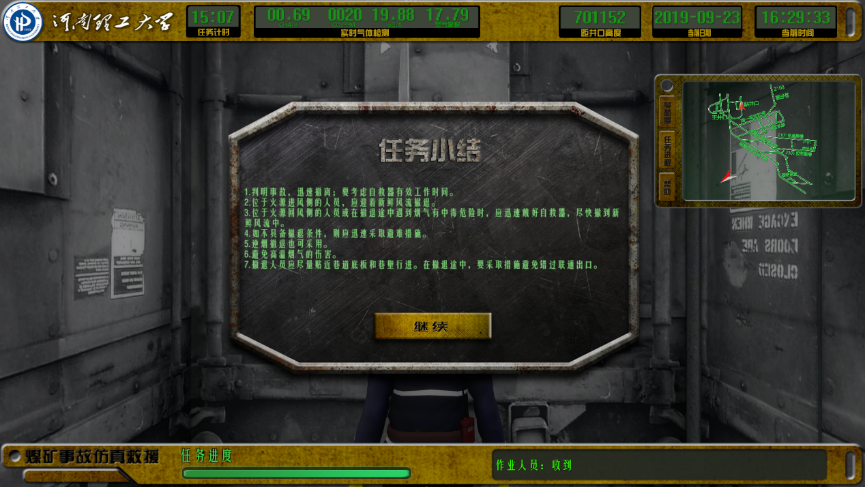

  在人员撤离到安全地点后会有提示,同时会弹出小结,如图8将应急处置过程中的注意事项罗列出来,进行知识点的汇总,知识点会在实习报告中做考核,点击继续弹出选择救援人员虚拟仿真实验提示框,如图9。


图8 冒顶事故应急救援任务小结                图9 切换救援人员视角提示框
第六步,救援人员开始任务。

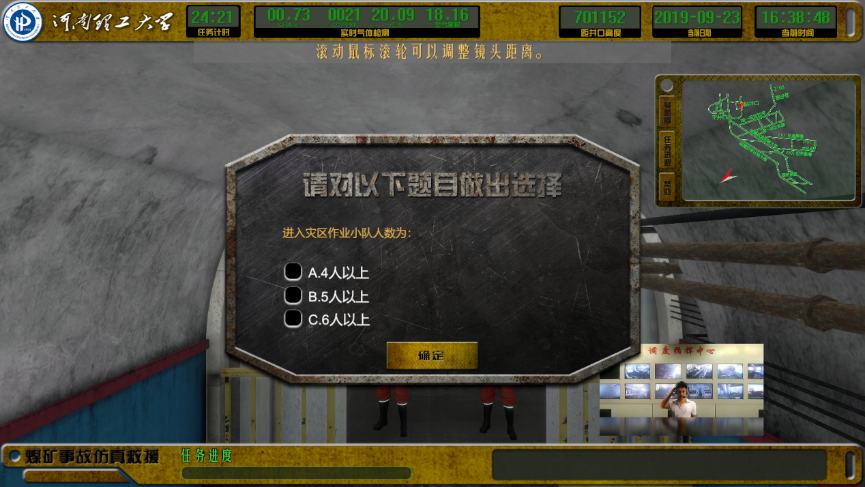

  救援人员默认穿戴好救援设备从副井下井,分为两队进入井底,一队从回风进入,一队从进风进入灾区。从进入矿井后即会在特定地点弹出相应测试题,问题会和作业人员的一起汇总到最后的考核统计中,如图10。


图10 人员切换为救援人员时的答题界面

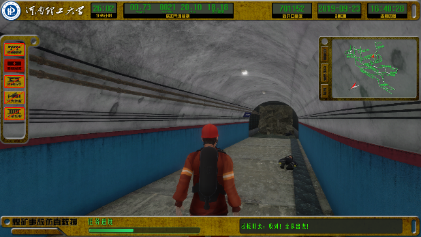

第七步,搜寻失踪人员。

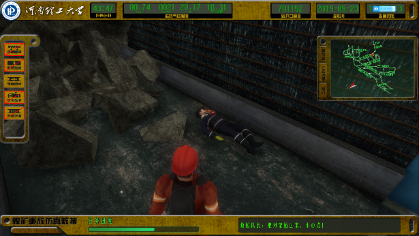

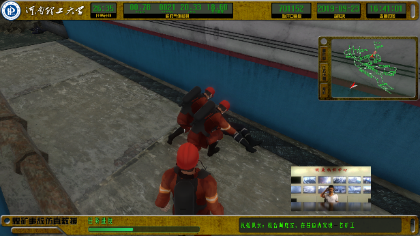

  救援人员的第一任务是搜救失踪人员,通过最优路径指示行进过程中,会遇到2名需要救助的昏迷人员,如果路线走的不对就会错过救援机会,导致完成任务时间变长,如图11,点击按钮后开始救援,图12为救援的动画。

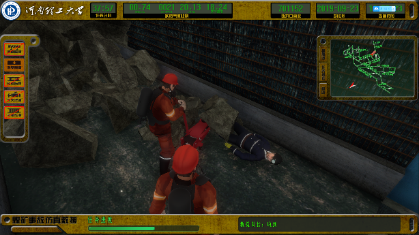

图11 发现失踪人员                 图12 救护队员对昏倒人员救治
第八步,进入涉险巷道,消灭灾情。

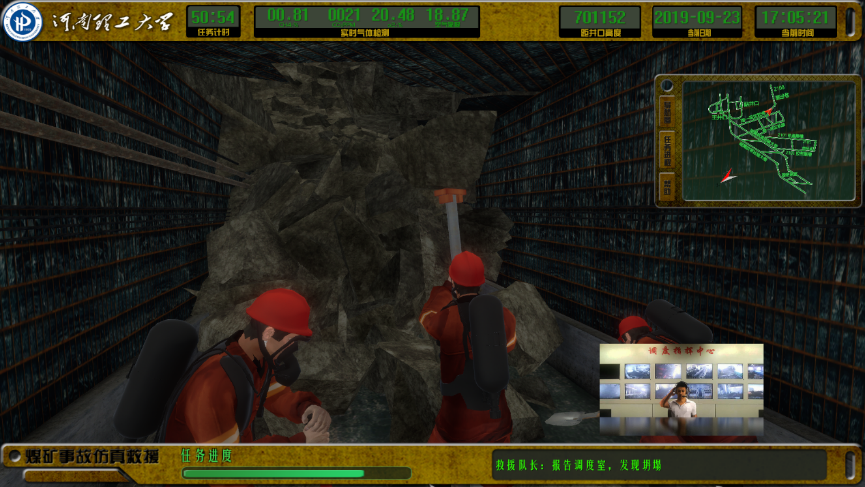

  救援人员通过路线导航进入事故发生点,到达冒顶事故发生位置后触发清除障碍任务后点击清除障碍按钮,开始清除冒顶后的障碍,完毕后触发被困人员的简易急救任务,点击按钮后进行急救,急救完毕后转移伤员,如图13、14。



图13 触发简易急救任务                 图14 触发转移伤员
第九步,进行支架作业,疏通巷道。

  转移伤员完成后继续往灾区靠近会触发一个答题窗口和支架作业任务,完成答题并点击左侧支架作业按钮后,进行疏通巷道工作,如图15。


图15 进行疏通巷道工作
第十步,得分详情查看。

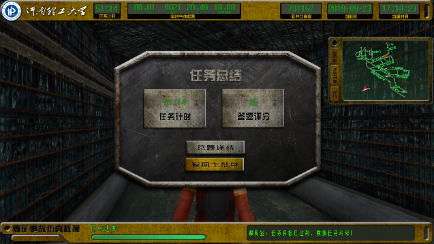

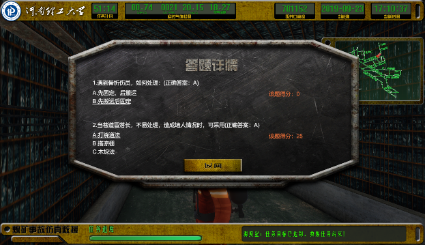

  灭火完成后会有任务总结,如图16。可以查看任务计时和得分情况,点击答题详情可以进入错题回顾,如图17,点击返回菜单会回到初始的进入系统的场景重新进入事故选择。



图16 任务总结界面                 图17 答题详情回顾
